Réparation d'une locomotive Lego Duplo
Cette fois, je m’attaque à la locomotive Lego Duplo de mes filles. J’ai récupéré un set Train Deluxe Duplo 10508, mais j’ai remarqué deux problèmes.
Tout d’abord la locomotive doit faire des sons “Tchou Tchou”, mais elle reste silencieuse. Cela présente un avantage certain pour mes oreilles de papa, mais cela force ma curiosité pour la réparation.
D’autre part, la locomotive patine et ne parvient pas à monter correctement la côte du pont.
Démontage de la locomotive

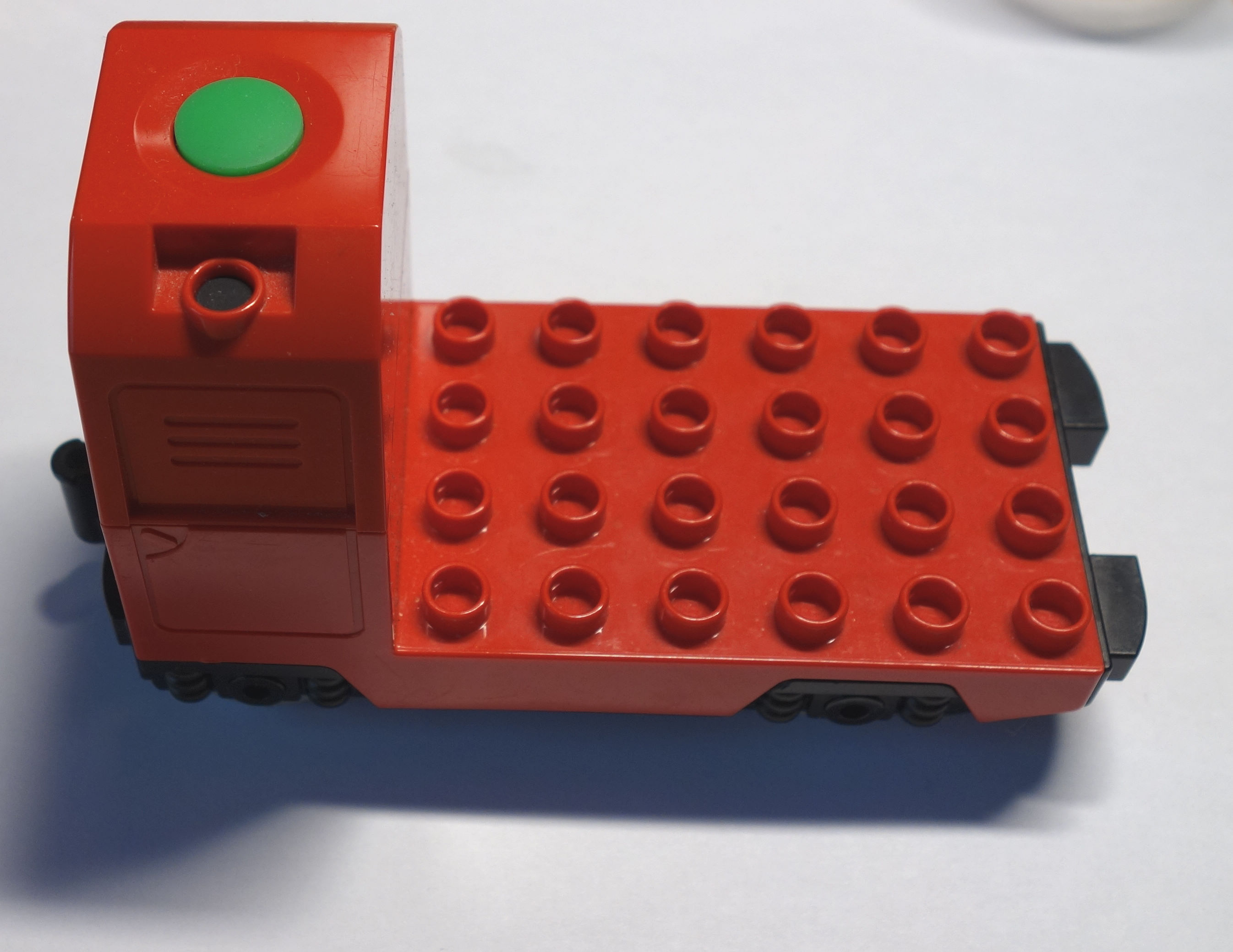

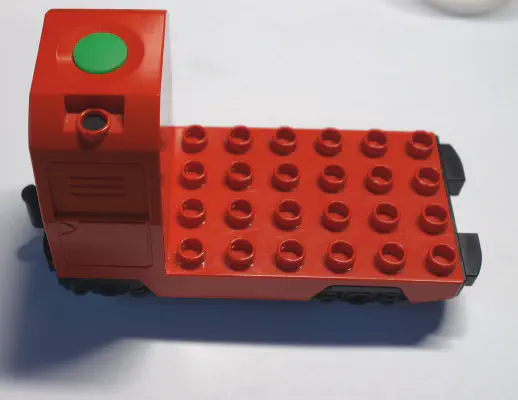

Voici la locomotive que j’ai démontée.

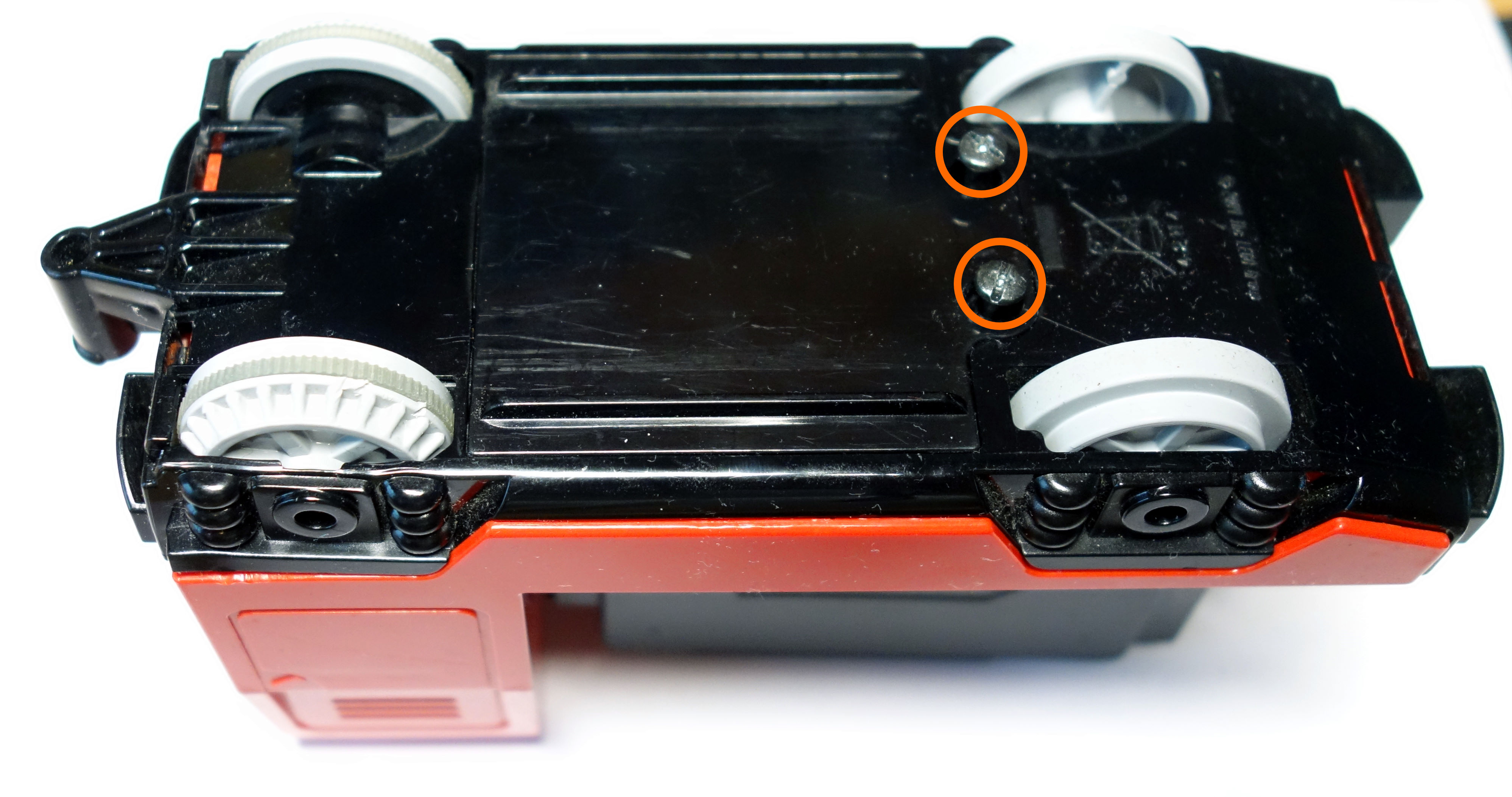

La première étape consiste à enlever le couvercle de la trappe à piles. Celle-ci s’enlève en dévissant les deux vis indiquées.
Il faut maintenant enlever les trois vis qui maintiennent la partie supérieure rouge de la locomotive, et le dessous.

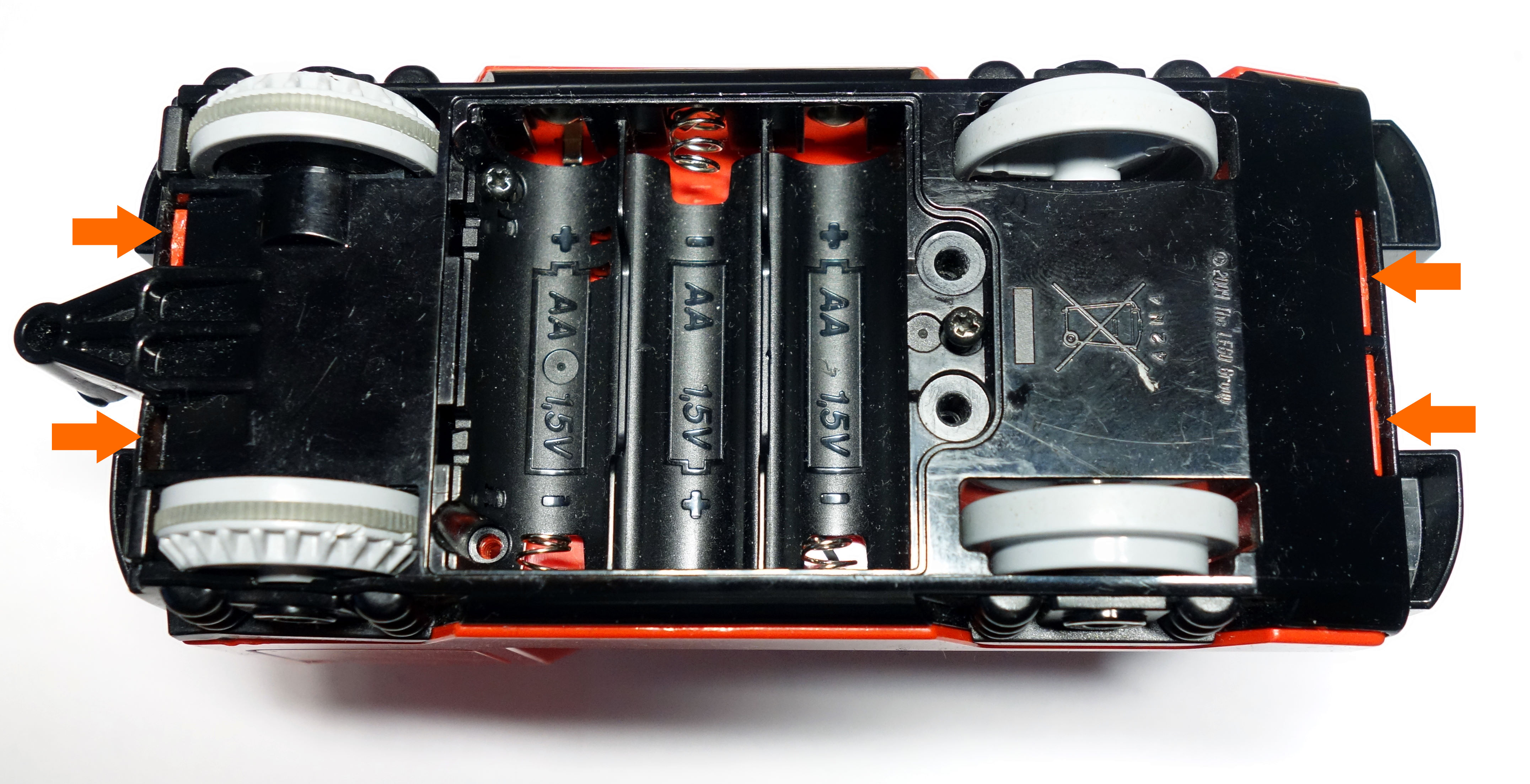

Pour enlever le capot supérieur, il va falloir s’armer d’un peu de patience. Il y a quatre clips plastiques à enlever.
- Glisser deux petits tournevis plats entre la partie plastique rouge et noire du côté extérieur
- Soulever délicatement le capot supérieur
Il faudra répéter l’opération deux fois, une fois pour l’avant et une fois pour l’arrière.
J’ai eu beaucoup de mal, l’ouverture n’est pas facile.
Si par hasard vous avez cassé une ou plusieurs attaches, pas de panique. Les vis du dessous permettront tout de même un bon maintien, l’ajustement sera juste un peu moins beau.
Voici une vidéo qui peut aider :

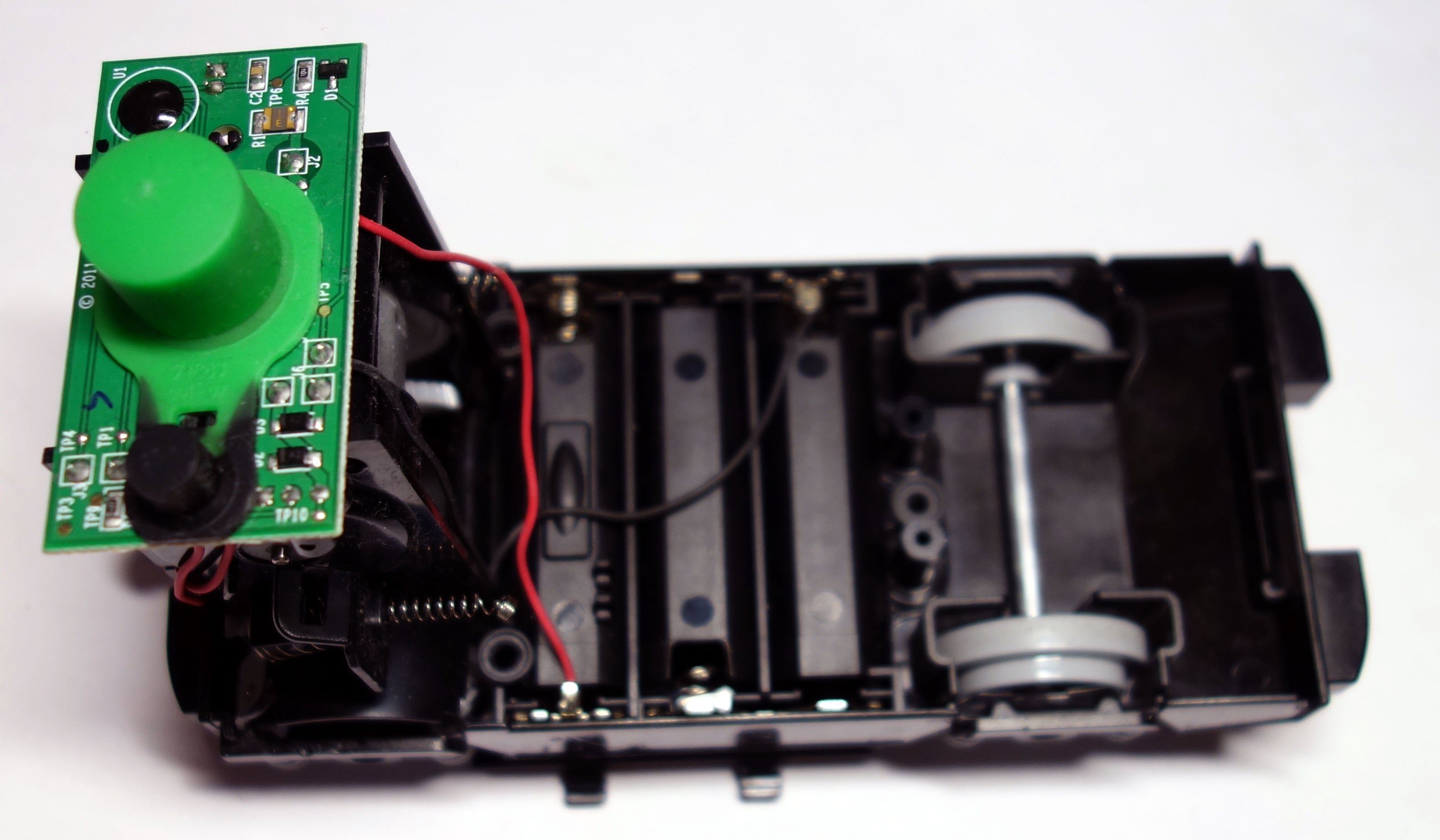

Après beaucoup de patience, le capot supérieur s’enlève enfin.
Remplacement du haut-parleur
Nous pouvons donc passer à la réparation du haut-parleur.

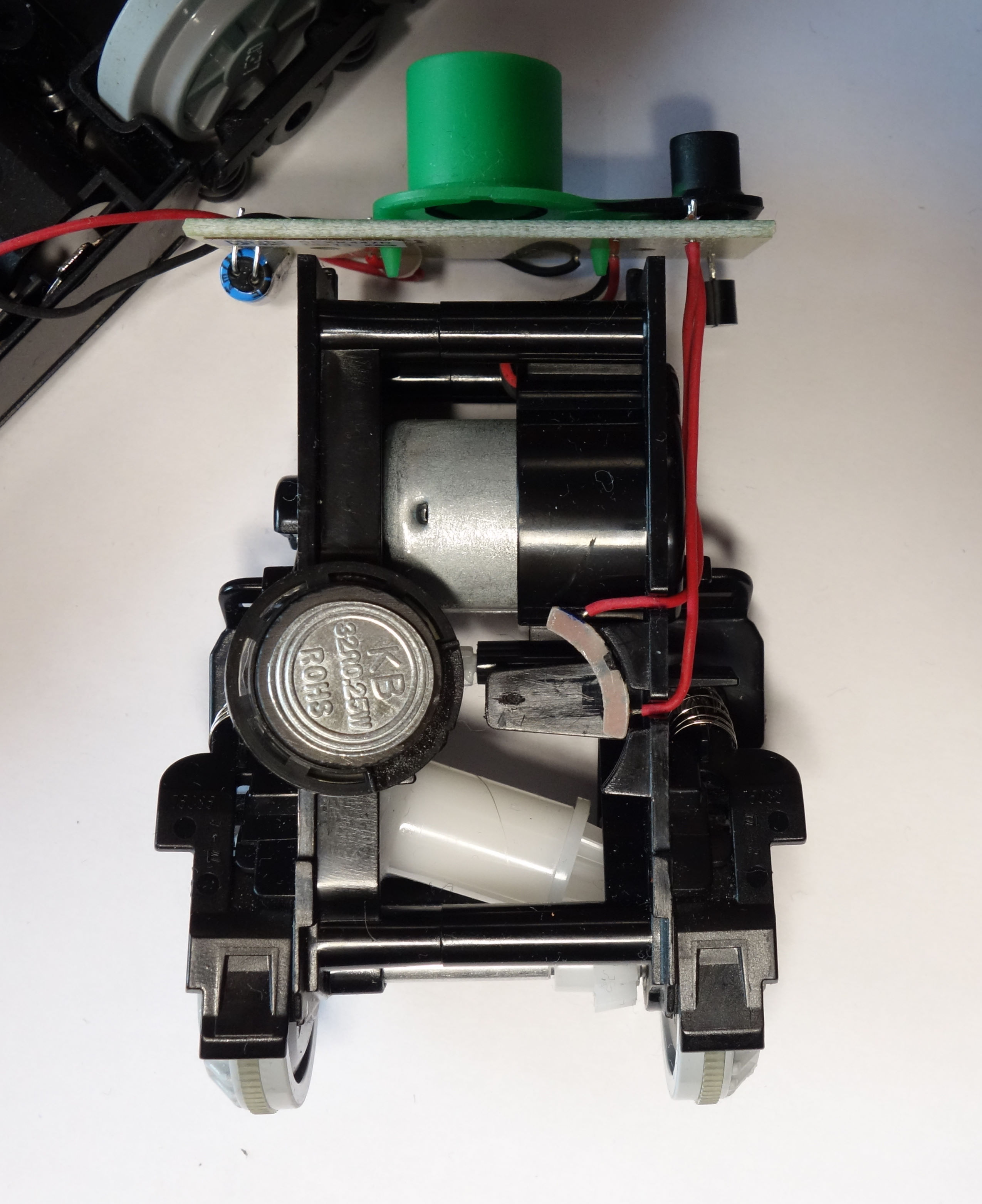

Je remarque alors que le haut-parleur produisant les sons est cassé, son petit PCB est tout simplement détaché. Cela sent un choc violent, du genre vol plané de locomotive à travers la chambre lors d’une colère. 👿

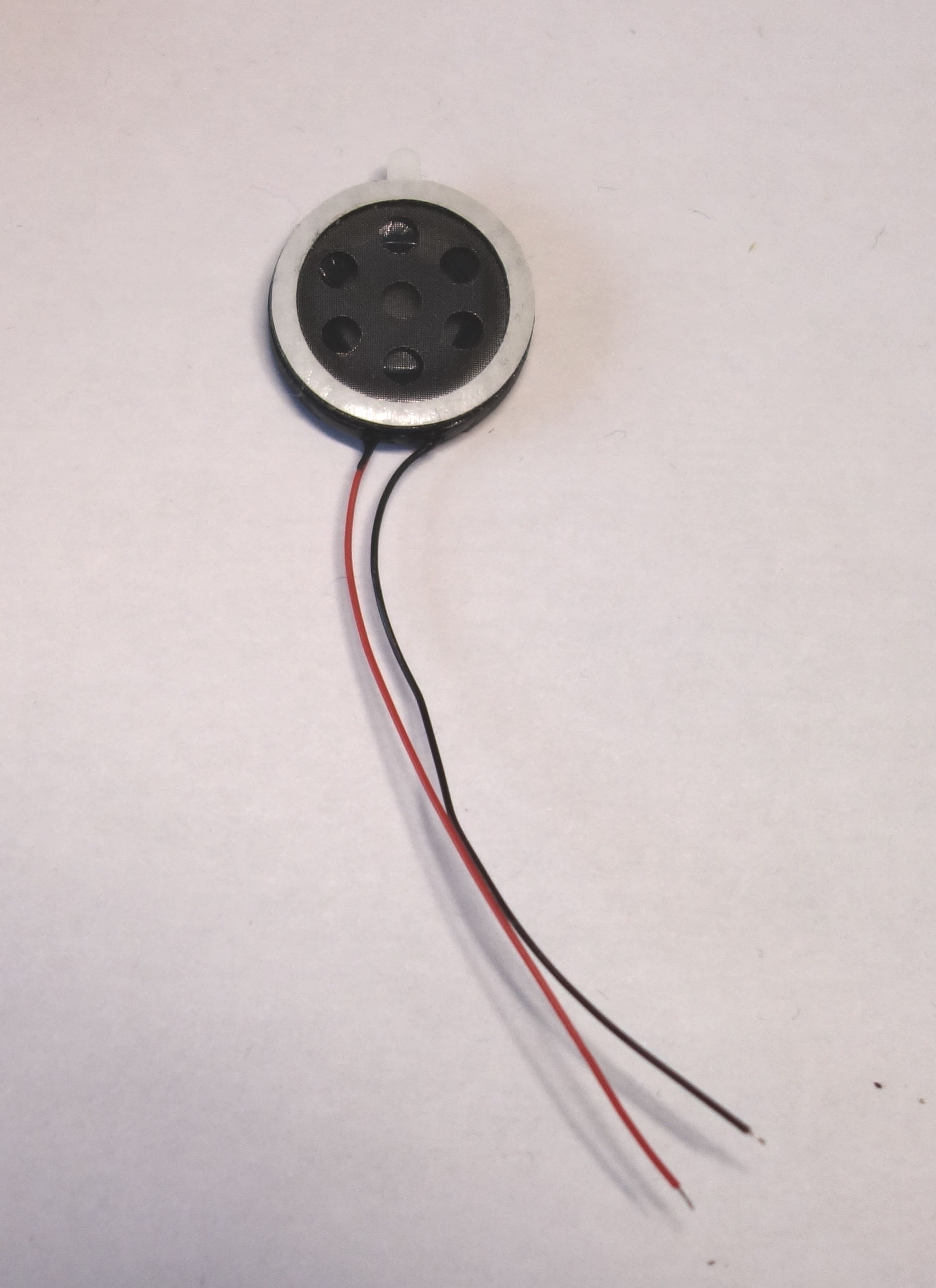

J’ai pu commander un petit haut-parleur sur AliExpress pour quelques euros et il est arrivé avec quelques semaines d’attente.
Réparation de la partie moteur

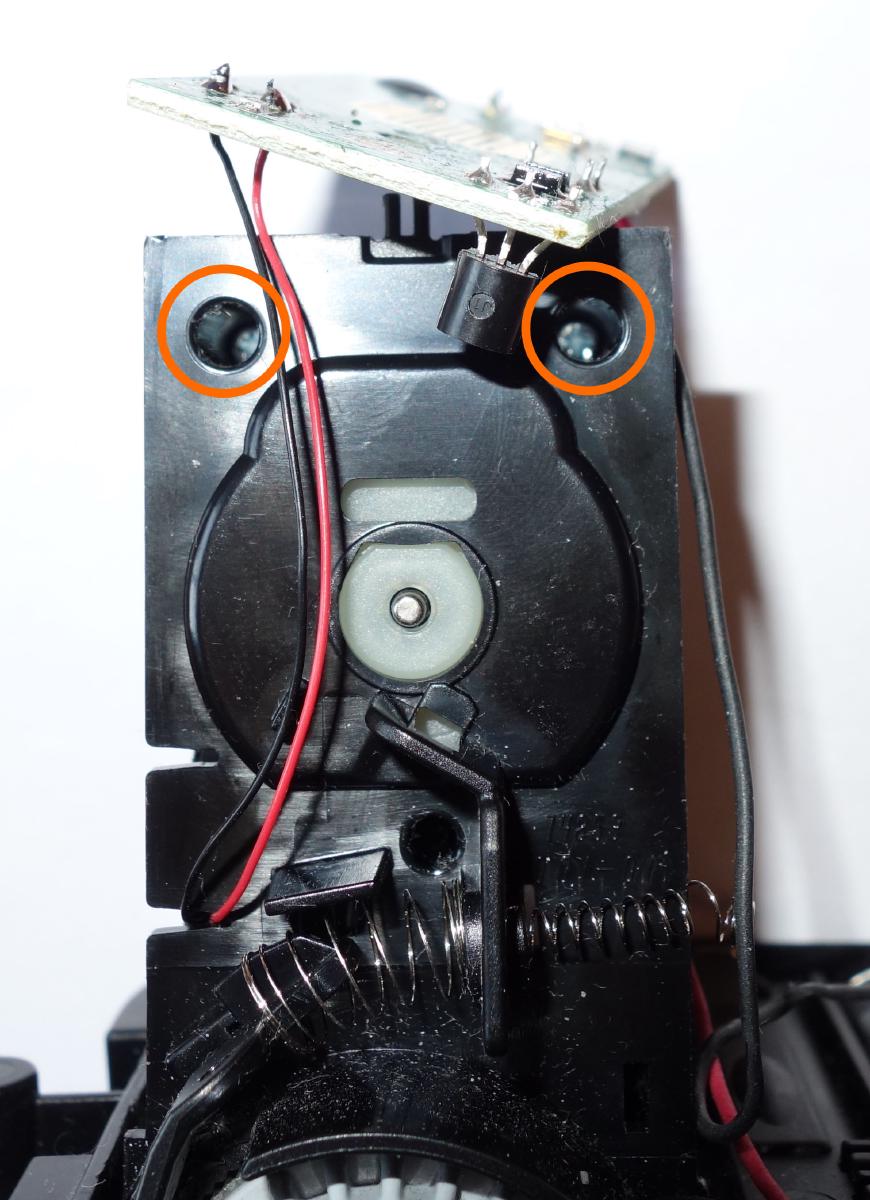

Pour réparer la partie moteur, il faut commencer par enlever les deux vis indiquées qui maintiennent le réducteur en place.

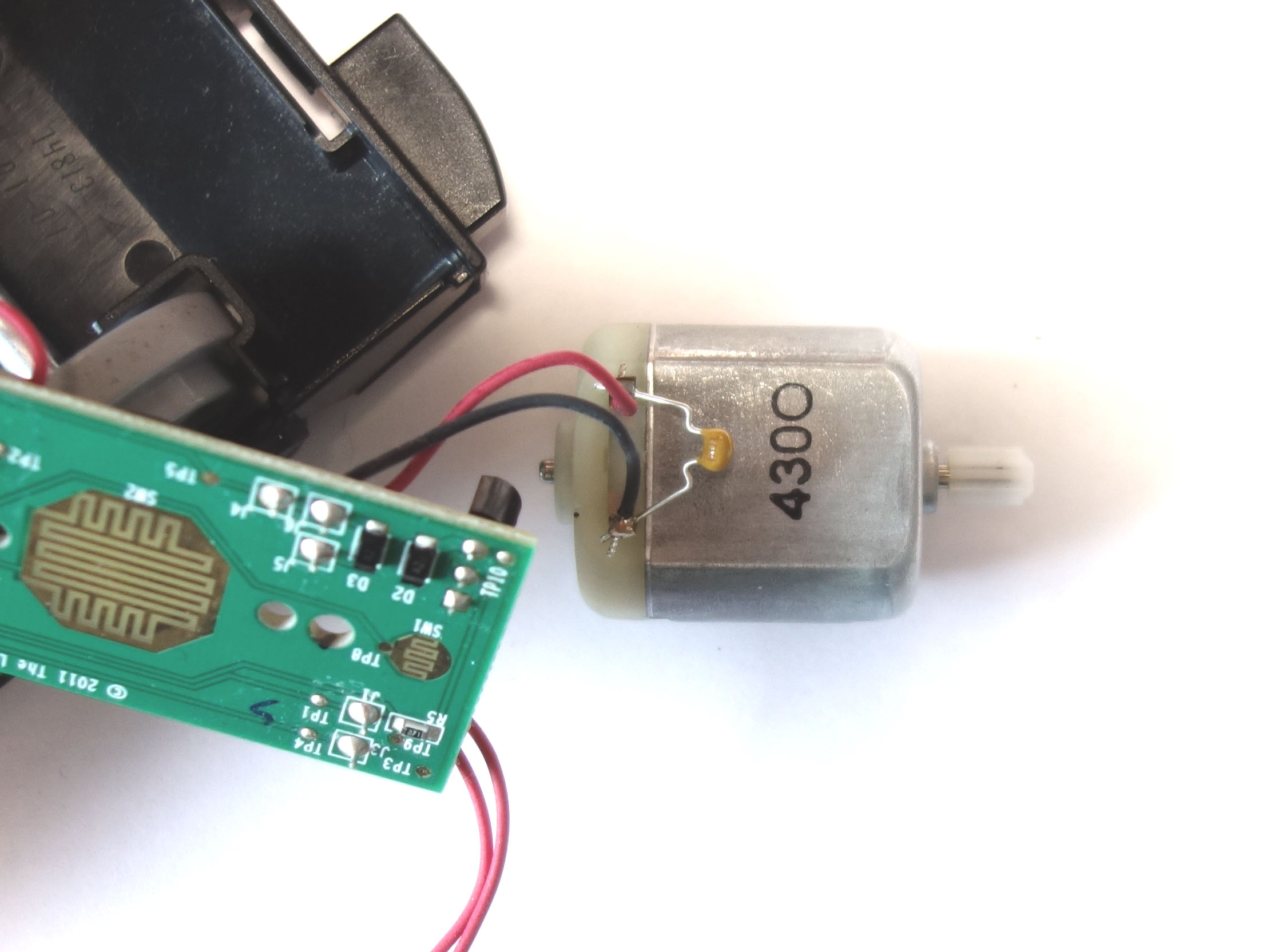

Pour sortir le moteur, il faut écarter les deux parties du réducteur avec délicatesse, il est alors possible de sortir ce dernier.

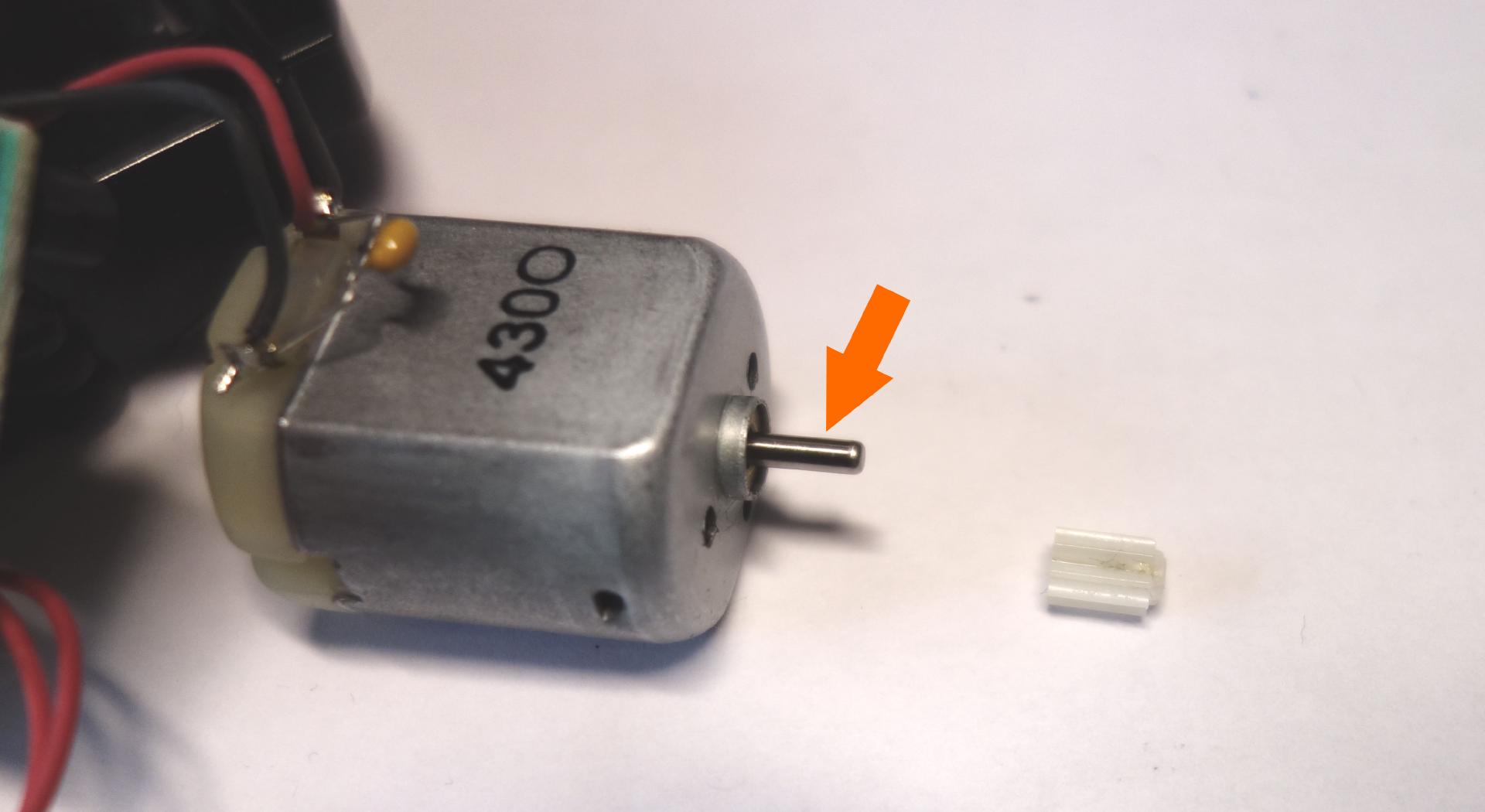

Dans mon cas, j’ai remarqué que le pignon de sortie de moteur en plastique était décollé de l’arbre moteur. Dès que la pente à gravir par la locomotive était trop forte, l’arbre du moteur tournait dans le vide.
J’ai donc ajouté un peu de colle Cyanolite (Super glue) à l’endroit indiqué et remonté le pignon.

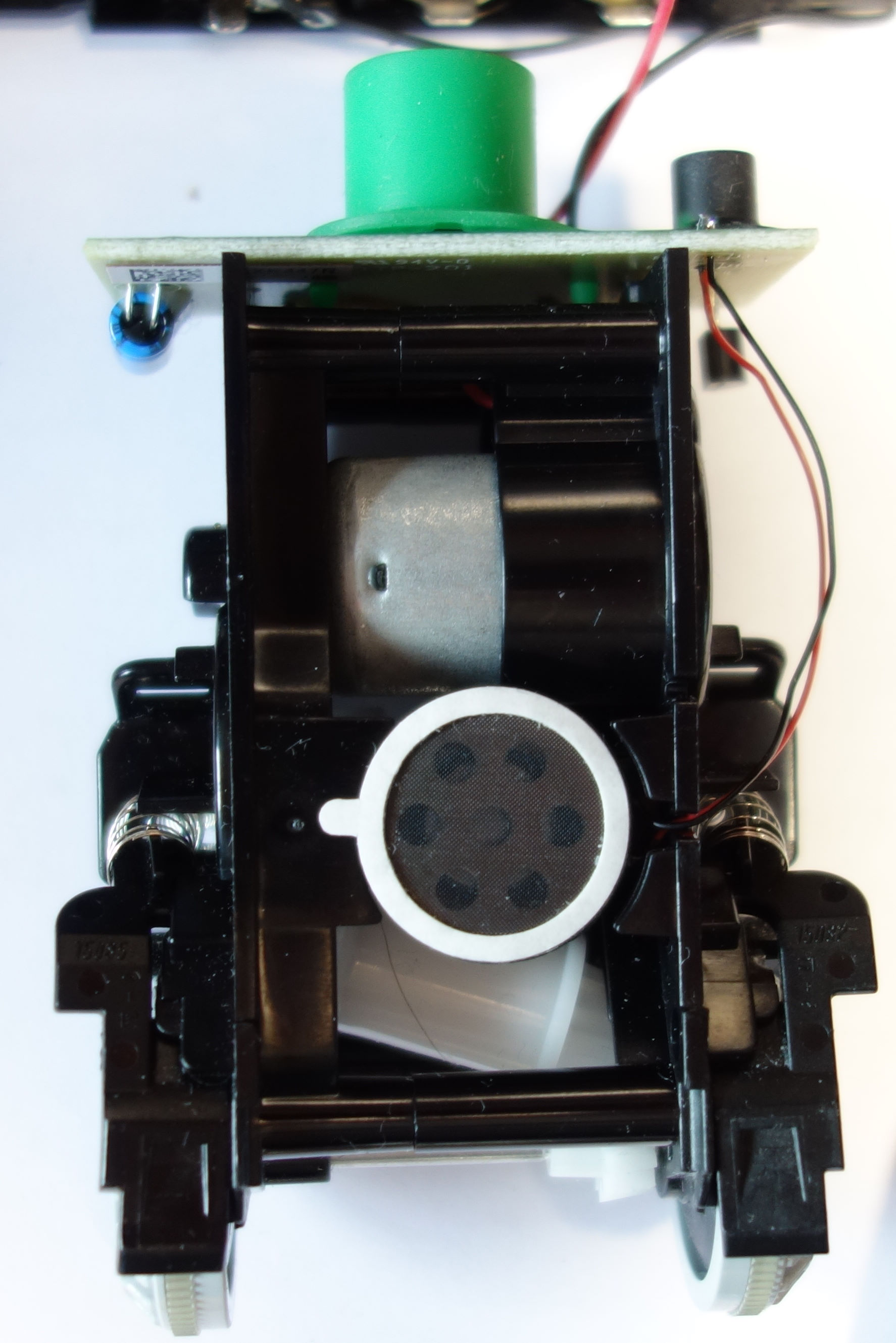

Maintenant que tout est réparé, j’ai tout remonté.
Conclusion
Encore une petite victoire sur la machine, cette locomotive Duplo fonctionne parfaitement à nouveau. Mes filles sont joyeuses et peuvent rejouer au petit cheminot.
